Großformatiger Lentikulardruck
Wie die Fähigkeit, auffällige 3D- oder bewegte Bilder zu erstellen, für immer mehr Drucker erreichbar ist.
Wir alle kennen den Lentikulardruck - sei es mit freien Linealen, die in den 1980er Jahren mit Frühstücksflocken verschenkt wurden, oder mit zeitgenössischen Werbeplakaten, die auf U-Bahn-Plattformen oder Bushaltestellen zu finden waren. Die Person auf der Straße zuckt bei der Erwähnung des Linsenabdrucks vielleicht mit den Schultern, aber sie weiß es, wenn sie es sieht.
Der linsenförmige Druck ist theoretisch ziemlich einfach. Traditionell wird eine Kunststoff- oder Glaslinse verwendet, unter der sich das gedruckte Kunstwerk befindet, das eine Reihe von Bildern oder Rahmen enthält, die in dünne Scheiben geteilt und nacheinander angeordnet wurden.
Jake Purches, Lenticular Europe
„Sie teilen die Bilder, die Sie verwenden möchten, in viele Zeilen auf“, sagt Jake Purches, Gründer von Lenticular Europe. „Sie ordnen dann eine Linie aus dem ersten Bild in der Sequenz an, dann eine Linie aus dem nächsten Bild, dann eine Linie aus dem nächsten usw. und wiederholen die Serie mit den nachfolgenden Linien aus jedem Bild. Wir nennen es Interlacing, und Sie verweben effektiv verschiedene Abschnitte aus verschiedenen Bildern in den Druck. Das Objektiv oben zeigt dem Betrachter nur einen Satz dieser Linien, um ein vollständiges Bild zu erhalten. Wenn sich der Betrachter bewegt, sieht er die anderen vollständigen Bilder, die entweder einen 3D- oder einen Bewegungseffekt ergeben. “
Größer ist besser
In der Praxis erscheint der Produktionsprozess täuschend einfach: Der Linsenabdruck wird unter Verwendung von Computersoftware (wie Humaneyes) vorbereitet, um das Bild zu verschachteln; Es wird auf einem hochauflösenden Drucker gedruckt. und dann wird der Druck auf eine kompatible klare Linse montiert. Es können jedoch Schwierigkeiten auftreten.
Mit Großformat ist es eigentlich ein bisschen einfacher als mit Litho, weil Sie eher mit dickeren und größeren Objektiven arbeiten
"Es gibt eine Menge Dinge, die schief gehen können und die die Leute abschrecken", sagt Jake. „Wenn ich Menschen trainiere, versuche ich zu erklären, dass es relativ einfach ist, ein linsenförmiges Bild zu erstellen. Die Probleme treten auf, wenn ich versuche, all die anderen Dinge zu verstehen: Die Abmessungen von Kunststoffen ändern sich mit der Luftfeuchtigkeit und der Temperatur, und Druckmaschinen sind nie sehr linear. All diese Dinge verschwören sich, um wirklich einen schlechten Linsenabdruck zu erzeugen, obwohl das tatsächliche Bild in Ordnung sein kann.
„Mit Großformat ist es eigentlich ein bisschen einfacher als mit Litho, weil man es tendenziell mit dickeren und größeren Objektiven zu tun hat, deren Form sich aufgrund von Umweltfaktoren nicht so leicht ändert. Außerdem haben Sie es normalerweise nur mit einem Drucker zu tun, anstatt mit sechs oder sieben Stationen, die alle leicht ausgefallen sind. Und Sie können es wiederholen. Beim Großformat drucken Sie einfach, kleben ein Objektiv darauf und prüfen, ob es funktioniert. Wenn ja, ist das großartig. Wenn nicht, passen Sie es an und es ist einfach und billig, es erneut zu versuchen. Ihr Kapitalaufwand beträgt in diesem Fall nur einen Druck und ein Linsenblatt, die je nach Größe zwischen 20 und 100 GBP liegen können. “
Jake sagt: „Flip-Lentikulare leiden normalerweise unter etwa 5% Geisterbildern, wenn sie von vorne beleuchtet werden. Dies ist auf Ablenkungseffekte im Kunststoff selbst zurückzuführen und kann durch Auswahl kontrastarmer Bilder oder Grafiken gemindert werden - Farben sind gut, Schwarzweiß ist nicht gut. Wenn also weißer Text verschwinden muss, funktioniert er besser, wenn er hellgrau oder blau ist. Lentikulare mit Hintergrundbeleuchtung (Leuchtkasten) verlieren oft die Geisterbilder vollständig. “
Zwanzig Jahre linsenförmiger technischer Fortschritt
Jake hat sich seit mehr als 20 Jahren auf den Lentikulardruck spezialisiert und die damit verbundene Technologie aus erster Hand entwickelt. Er sagt, zwei Dinge haben Lentikular einfacher und qualitativ hochwertiger gemacht: bessere Computer und genauere Drucker.
"Ich habe 1998 angefangen, aber es gab praktisch keine Informationen über Lentikular, außer ein paar Unternehmen, die dies taten", sagt Jake.
„Im Laufe eines Jahres habe ich viele Experimente durchgeführt und nach und nach etwas zum Laufen gebracht. Obwohl ich anfangs viele Litho-Lentikular-Drucke gemacht habe, war dies auch ungefähr zu der Zeit, als der großformatige Digitaldruck Realität wurde. Als die Technologie ausgereift war, bewegte er sich wirklich.
„Als die Computer schneller wurden, wurde es besser. Obwohl es möglich war, Lentikulare auf gewöhnlichen Computern vorzubereiten, war es in den frühen Tagen furchtbar langsam. Jetzt dauert es nur noch Sekunden. Am wichtigsten ist vielleicht, dass es jetzt viel mehr Software gibt, mit der Sie Lentikulare vorbereiten können, ohne unbedingt genau verstehen zu müssen, was vor sich geht, was es für viel mehr Menschen öffnet.
Software-Auswahl
Welche Software benutzt Jake? „Ich persönlich verwende 'Lenticulator' von Henri Clement, einer französischen Software, und die Produktion erfolgt hauptsächlich in Photoshop. Es gibt jedoch auch andere Pakete, und ein gutes ist ein russisches System namens Triaxes. Beide Systeme kosten rund 600 bis 1000 Euro.
„Die linsenförmige Bildgebung kann nicht in wenigen Stunden erfasst und beherrscht werden - sie erfordert viel Arbeit und die besten Drucker sind diejenigen, die aus ihren Fehlern lernen. Es ist nicht für jedermann und es ist nicht für diejenigen, die denken, es sei ein schneller Weg zum Reichtum. Für diejenigen, die konsequent und hartnäckig sind, kann es sich jedoch recht gut auszahlen. Nach 23 Jahren, in denen ich sie hergestellt habe, bekomme ich immer noch teure Ausschussprodukte. Aber mit der Zeit werden die Ausschuss immer weniger. Der Anfang ist oft frustrierend, wenn Sie es alleine versuchen. “
Können Schulungen von Vorteil sein, um Drucker auf den neuesten Stand zu bringen? Jake sagt: „Es gibt zwei Möglichkeiten - die Produktion von Linsenbildern und die Druckphase. Beide haben ihre eigenen Fähigkeiten zu lernen. Es kann unterteilt werden, sodass Grafikdesigner die Mastering-Fähigkeiten und Drucker die erforderlichen Druckfähigkeiten erlernen können. Ich biete Schulungen in beiden Bereichen an. In der Regel handelt es sich um einen fünftägigen Kurs für 5.000 GBP für Schulungen vor Ort und technischen Support.
„Verbesserungen an Druckern haben auch die Linsenbildung erleichtert. Sie benötigen einen qualitativ hochwertigen Druck mit hoher Auflösung, um die erforderliche Qualität zu erzielen, die eine genaue Wiedergabe der Interlaced-Linien ermöglicht. Es ist wichtig, einen Genauigkeitstest für die Linienlänge durchzuführen. Mit modernen Inkjet-Geräten ist das ganz einfach und sie haben mehr als genug Auflösung. “
Praktiken und Kunststoffe
Wie groß können Sie mit Linsenabdrücken sein? Das derzeit größte verfügbare Objektivblatt ist 1,8 x 1,2 m groß. Da diese Objektive ziemlich gleichmäßig sind, können sie miteinander verbunden werden.
Die Lentikularinstallation Shadow Wall in London
„Ich habe Wanddrucke und große Ausstellungstafeln erstellt, und mit dem Laserschneiden können die Dinge gut passen“, sagt Jake. "Ich habe gerade eine 100-Meter-Lentikularinstallation für eine Brücke im Wembley-Stadion in London mit dem Effekt" Mexican Wave "durchgeführt."
In Bezug auf die Kosten machen die Kunststofflinsen einen großen Teil der Produktkosten aus. Ein einzelnes 6 x 4 Fuß großes Großformatobjektiv mit 20 Linsen pro Zoll (LPI) kostet etwa 100 GBP, obwohl die Preise auch von der Blattdicke abhängen - je dünner es ist, desto weniger Kunststoff und desto billiger sind die Kosten.
„Neben dem traditionelleren laminierten Ansatz habe ich in letzter Zeit auch einige Arbeiten mit großformatigen Flachbett-Tintenstrahlgeräten durchgeführt, bei denen Sie direkt auf die Rückseite des Objektivs drucken“, sagt Jake. „Es funktioniert, man kann gutes 3D erhalten und die Qualität ist für die meisten Dinge, wie zum Beispiel die Verkaufsstelle, ausreichend - aber für Kunstwerke ist sie noch nicht hoch genug.
„Direktdruck hat jedoch den Vorteil, dass beim Laminieren kein Staub eingeschlossen wird, und es ist auch schnell, wenn Sie lange Auflagen machen. Die Nachteile sind, dass Sie nicht sehen können, ob es richtig ist, bis Sie fertig sind - weil es verkehrt herum gedruckt wird - und wenn es falsch ist, müssen Sie es wegwerfen. Mit einem laminierten Druck können Sie ihn einfach auseinander ziehen, das Linsenblatt reinigen und von vorne beginnen. Man muss also vorsichtiger sein und viele Testaufbauten durchführen, um sicherzustellen, dass es richtig ist. “
Ein neuer Ansatz
Andere Unternehmen drucken nicht nur direkt auf das Objektiv, sondern suchen auch nach neuen Möglichkeiten, um dieselben Effekte wie bei Lentikularen zu erzielen, indem sie das Bild auf klares Substrat drucken und das Objektiv dann effektiv darauf „drucken“, wie beispielsweise die von Midi verwendete Technik Drucken in Russland.
Andere Unternehmen verzichten sogar ganz auf die Verwendung klarer Substrate. Zum Beispiel hat swissQprint seine Droptix-Technologie entwickelt , mit der die zur Erzeugung von 3D-Effekten erforderlichen Linsen mit transparentem Flüssiglack effektiv gedruckt werden.

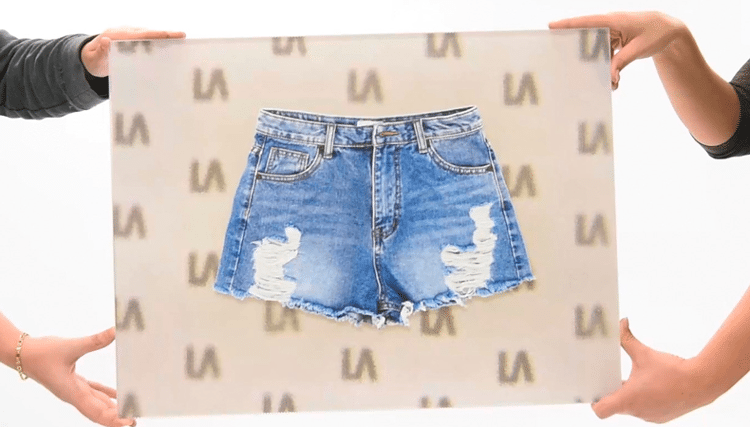

Schweizer Q Droptix
„Mit droptix werden keine teuren extrudierten Kunststoffsubstrate benötigt“, sagt Kilian Hintermann, Leiter des Print Solutions Center. „Stattdessen können Sie Standard-Acrylplatten oder ähnliche transparente Medien mit einer Dicke von bis zu 15 mm verwenden. Das bedeutet auch, dass das einzige, was die Abmessungen des Bildes, das Sie erzeugen können, einschränkt, die Größe der Drucktabelle ist. “
Um die Verwendung des Systems zu vereinfachen, hat swissQprint eine proprietäre Kea-Software entwickelt, mit deren Hilfe das richtige Druckmuster für die Erstellung der 3D-Effekte entworfen werden kann. Es gibt jedoch einige Anforderungen. Benutzer müssen mit Adobe Illustrator vertraut sein, um das Bildmaterial zu erstellen. Das System ist nur mit den eigenen Druckern von swissQdesign kompatibel - einschließlich des Nyala-Großformatmodells, das Bilder mit einer Größe von bis zu 2 x 3,2 m drucken kann -, für das ein Lackkanal und ein weißer Kanal erforderlich sind .
„Das Muster muss in hoher Auflösung und Qualität gedruckt werden. Um 3D zu erstellen, verwenden wir denselben Lack, der für regelmäßige Glanzeffekte verwendet wird. Es bedarf einer genauen Dreipunktregistrierung, um das Muster auf einer Seite und die Linsen auf der gegenüberliegenden Seite anzupassen. Dies wird jedoch durch das swissQprint-Registrierungsstiftsystem garantiert “, sagt Kilian.
Ich denke, die Leute sehen die ganze Zeit Videos und es beeindruckt sie nicht wirklich, aber mit Lentikular gibt es eine Art seltsames Element
„Der Druckvorgang des Musters und der Linsen ist unkompliziert und erfordert keine spezielle Schulung. In Bezug auf die Zeit würde das Drucken von 2 x 1 m ungefähr 25 Minuten dauern. In der Tat ist das wahrscheinlich wichtigste Problem bei der Verwendung von Droptix die Fähigkeiten des Druckvorstufenbenutzers, obwohl erfahrene Mitarbeiter dies in wenigen Minuten tun können. “
Eine linsenförmige Zukunft?
Da linsenförmige Druckeffekte immer einfacher und billiger werden, sieht die Zukunft für linsenförmige Drucke trotz der Bedrohung durch technologisch komplexere Alternativen besonders rosig aus.
"Wir dachten, wenn Videodisplays besser und billiger werden, wollen die Leute keine Linsen, aber das war eigentlich nicht der Fall", sagt Jake von Lenticular Europe.
„Ich denke, die Leute sehen die ganze Zeit Videos und es beeindruckt sie nicht wirklich, aber mit Lentikular gibt es eine Art seltsames Element. Es erregt die Aufmerksamkeit der Menschen und bietet, egal ob es sich um einen Zoom-, Flip- oder 3D-Effekt handelt, immer ein überraschendes Element.
„Ich denke, es ist etwas, das eine gute Zukunft hat. Für Drucker kann dies einen erheblichen Mehrwert für die Basiskomponenten bedeuten, und Sie können eine erhebliche Gewinnspanne erzielen, die über dem liegt, den Sie beim Verkauf nur eines Basisdrucks erzielen würden. Benötigen Sie natürlich Erfahrung, um es richtig zu machen? Aber wenn die Leute geduldig sind, es zu lernen und zu meistern - und viele Leute haben es - dann ist es etwas, das es wert ist, untersucht zu werden. “
